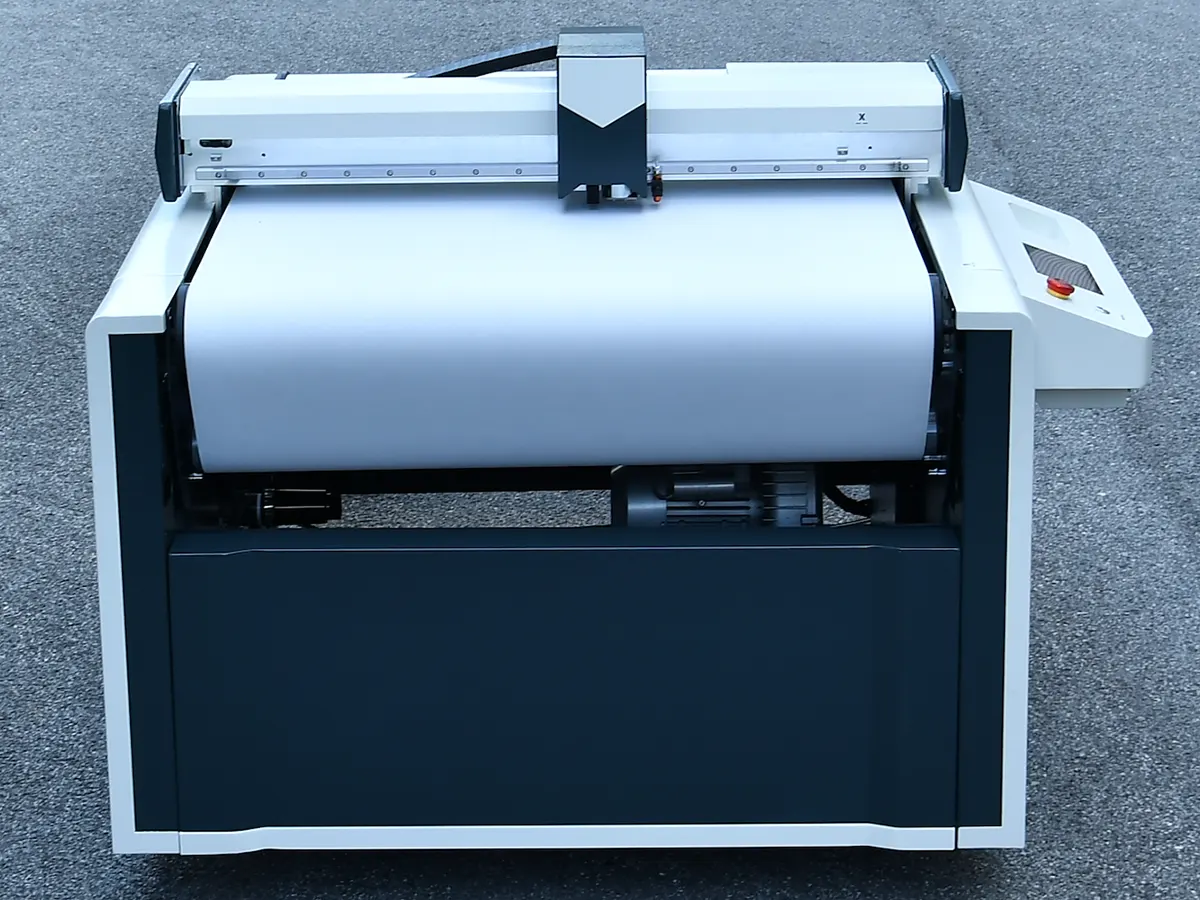

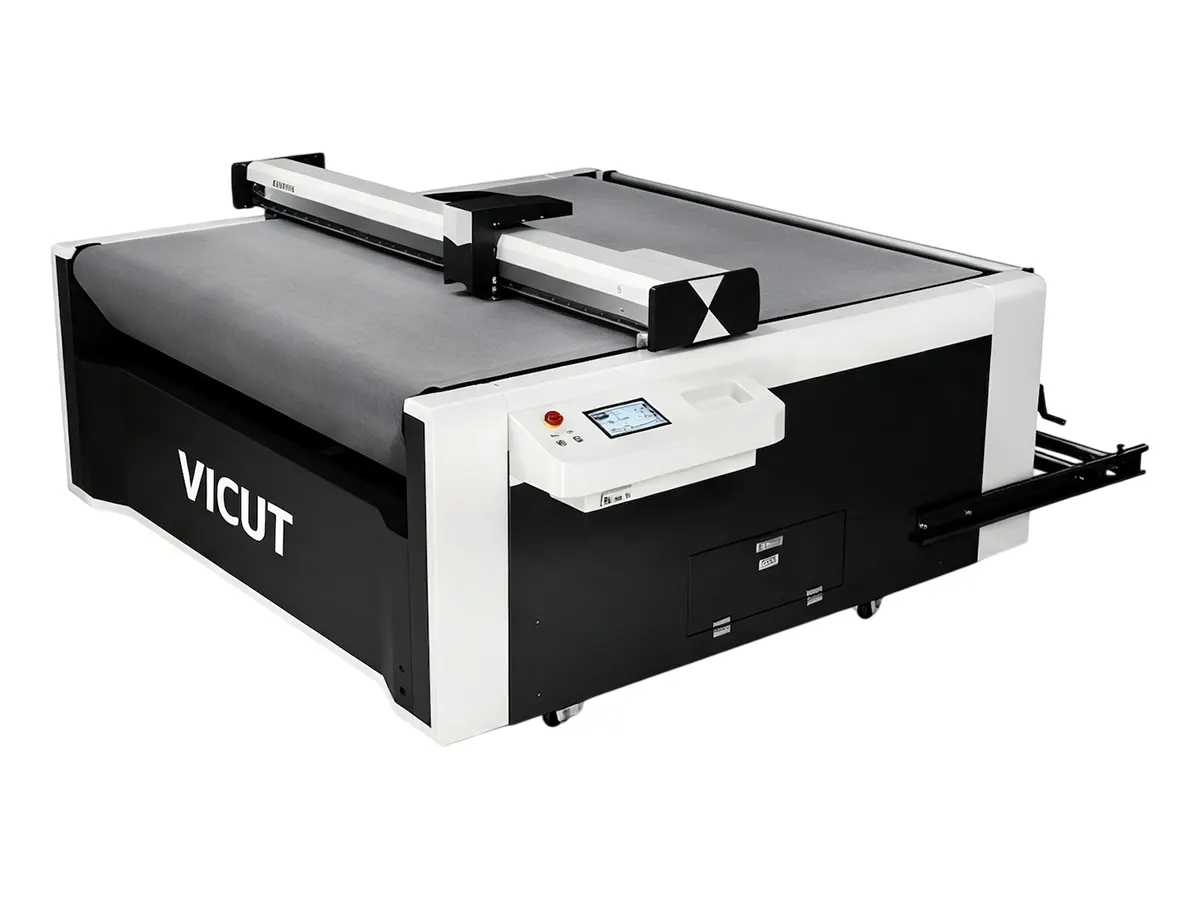

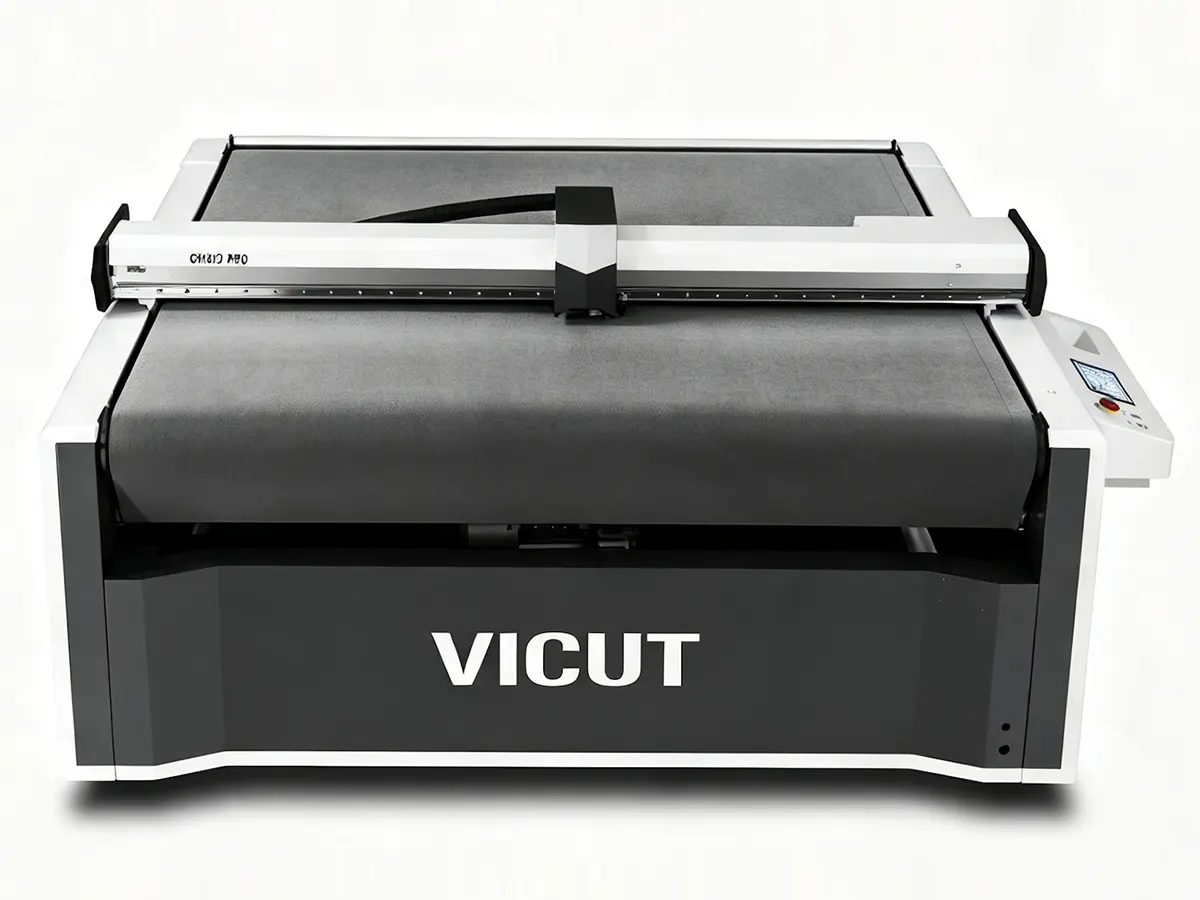

Серия VFR-XПланшетный режущий плоттер с одной головкой

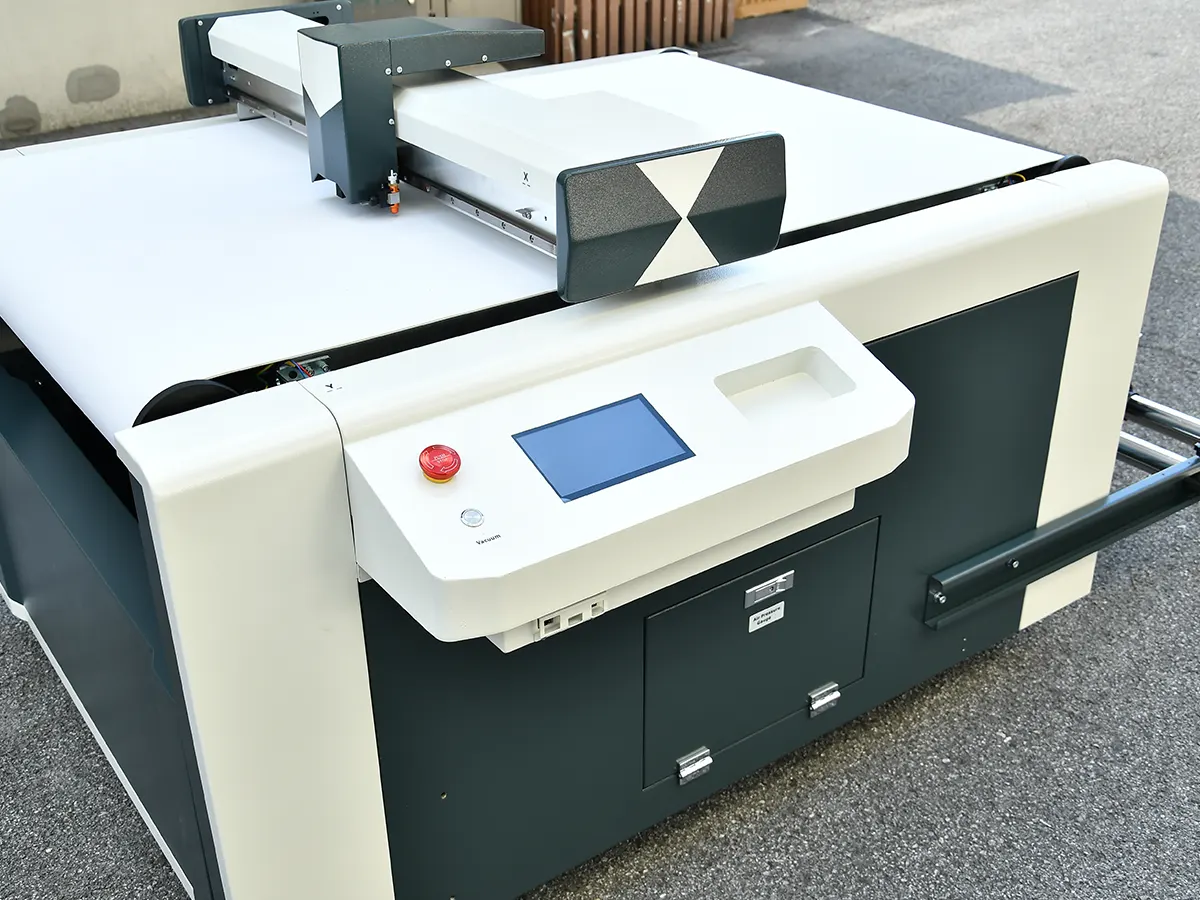

Планшетный режущий плоттер с одной головкой VICUT серии VFR-X (модели VFR8090X, VFR312X, VFR1612X) предназначен для безштамповой обработки мягких и средней жесткости материалов. Оборудование автоматически выполняет полную резку, контурную резку без прорезания подложки, перфорацию и маркировку в рамках одного процесса.
Максимальная область резки режущего плоттера достигает 1520×1200 мм (модель VFR1612X), скорость: до 600 мм/с. Вакуумный стол с насосом 2,2 кВт и звукопоглощающим устройством надежно фиксирует материал, а дополнительный направляющий кронштейн позиционирует рулонную подачу. Поддерживаются интерфейсы USB и RS-232, форматы HP-GL и PLT и совместимость с драйвером Windows, SignWork Pro и CADtoPlot Pro.
Планшетный режущий плоттер с одной головкой представляет собой практичное решение для предприятий по обработке автомобильных пленок, изготовителей вывесок, производителей упаковки, поставщиков материалов для декорирования одежды и мастерских по изготовлению образцов. Оборудование позволяет расширить производственные возможности, сохраняя высокую точность, стабильность и удобство эксплуатации.
- Резка пленок: планшетный плоттер серии VFR-X подходит для обработки антигравийной защитной пленки (PPF), пленки для оклейки автомобилей, тонировочной пленки, световозвращающей пленки, пленки для стекла и декоративной пленки для мобильных телефонов.
- Изготовление вывесок и графической продукции: поддерживает резку виниловых наклеек, термотрансферной виниловой пленки, магнитных наклеек, резиновых материалов для изготовления пескоструйных трафаретов и графических материалов.
- Изготовление упаковки и образцов: плоттер позволяет обрабатывать картон плотностью до 500 г/м², пленку ПВХ толщиной 0,03-0,75 мм, пленку ПЭТ толщиной 0,03-1,5 мм, а также другие гибкие листовые и рулонные материалы.
- Обработка специализированных материалов: подходит для обработки многослойных пленок, гибких пленочных материалов для печатных плат, композитных материалов и других мягких материалов.
- Различные компании: планшетный режущий плоттер с одной головкой применяется в сфере автомобильного тюнинга, декоративного оформления автомобилей, производства дорожных знаков, изготовления вывесок, упаковки, маркировки одежды и изготовления различных образцов.
| Модель | |||
| Макс. область резки (обычная резка) | 800×900 мм | 1300×1200 мм | 1520×1200 мм |
| Макс. область резки (контурная резка) | 700×880 мм | 1240×1180 мм | 1490×1180 мм |
| Макс. толщина материала | 1,5 мм | 1,5 мм | 1,5 мм |
| Обрабатываемые материалы | Мягкие материалы и материалы средней жесткости | Мягкие материалы и материалы средней жесткости | Мягкие материалы и материалы средней жесткости |
| Способ фиксации материала | Вакуумный стол (вакуумный насос мощностью 2,2 кВт с звукопоглощающим устройством) | Вакуумный стол (вакуумный насос мощностью 2,2 кВт с звукопоглощающим устройством) | Вакуумный стол (вакуумный насос мощностью 2,2 кВт с звукопоглощающим устройством) |
| Макс. скорость резки | 600 мм/с | 600 мм/с | 600 мм/с |
| Макс. давление ножа | 600 гс/5,8 Н, 8 ступеней | 600 гс/5,8 Н, 8 ступеней | 600 гс/5,8 Н, 8 ступеней |
| Регулировка давления ножа | С шагом 1 гс | С шагом 1 гс | С шагом 1 гс |
| Диаметр режущего ножа | 2,0 мм | 2,0 мм | 2,0 мм |
| Углы заточки ножей | 60˚ | 60˚ | 60˚ |
| Функция перфорации | Имеется | Имеется | Имеется |
| Система привода | Сервопривод переменного тока | Сервопривод переменного тока | Сервопривод переменного тока |
| Механическое разрешение | 0,0125 мм | 0,0125 мм | 0,0125 мм |
| Поддерживаемые операционные системы | Windows 10/8/7/XP | Windows 10/8/7/XP | Windows 10/8/7/XP |
| Объем памяти | 2 МБ | 2 МБ | 2 МБ |
| Стандартное ПО | Драйвер Windows, SignWork Pro, CADtoPlot Pro | Драйвер Windows, SignWork Pro, CADtoPlot Pro | Драйвер Windows, SignWork Pro, CADtoPlot Pro |
| Язык интерфейса | Английский/Китайский | Английский/Китайский | Английский/Китайский |
| Форматы файлов | HP-GL, PLT | HP-GL, PLT | HP-GL, PLT |
| Интерфейс подключения | USB, RS-232 | USB, RS-232 | USB, RS-232 |
| Распознавание регистрационных меток | CCD-камера | CCD-камера | CCD-камера |
| Электропитание | 220 В переменного тока, 50/60 Гц | 220 В переменного тока, 50/60 Гц | 220 В переменного тока, 50/60 Гц |
| Мощность машины | Плоттер: 1,5 кВт, вакуумный насос: 2,2 кВт | Плоттер: 1,5 кВт, вакуумный насос: 2,2 кВт | Плоттер: 1,5 кВт, вакуумный насос: 2,2 кВт |
| Держатели режущего ножа/пера | 1 держатель режущих ножей, 1 держатель пера, 10 режущих ножей | 1 держатель режущих ножей, 1 держатель пера, 10 режущих ножей | 1 держатель режущих ножей, 1 держатель пера, 10 режущих ножей |
| Корзина для материала | В комплекте | В комплекте | В комплекте |
| Габариты машины (Д×Ш) | 1700×1800 мм | 1700×1800 мм | 2100×1800 мм |
| Размеры упаковки (Д×Ш×В) | 1920×1850×1220 мм | 1920×1850×1220 мм | 2150×1850×1220 мм |
-

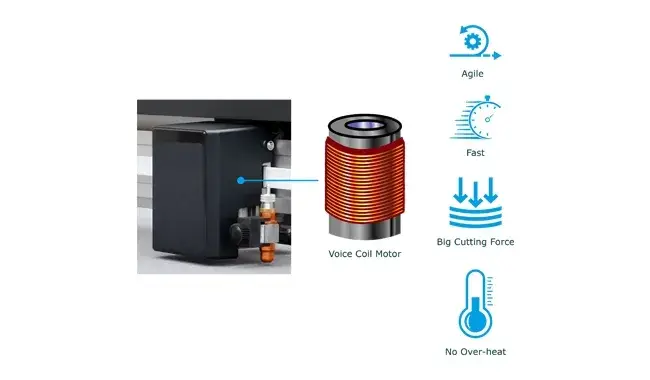

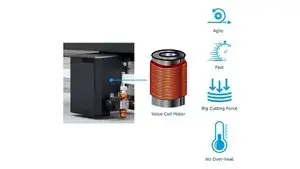

Каретка для режущего инструмента с сервоприводомСпециалисты VICUT использовали собственные наработки для улучшения стабильности каретки режущего ножа, что значительно улучшило выход готовых изделий.
-

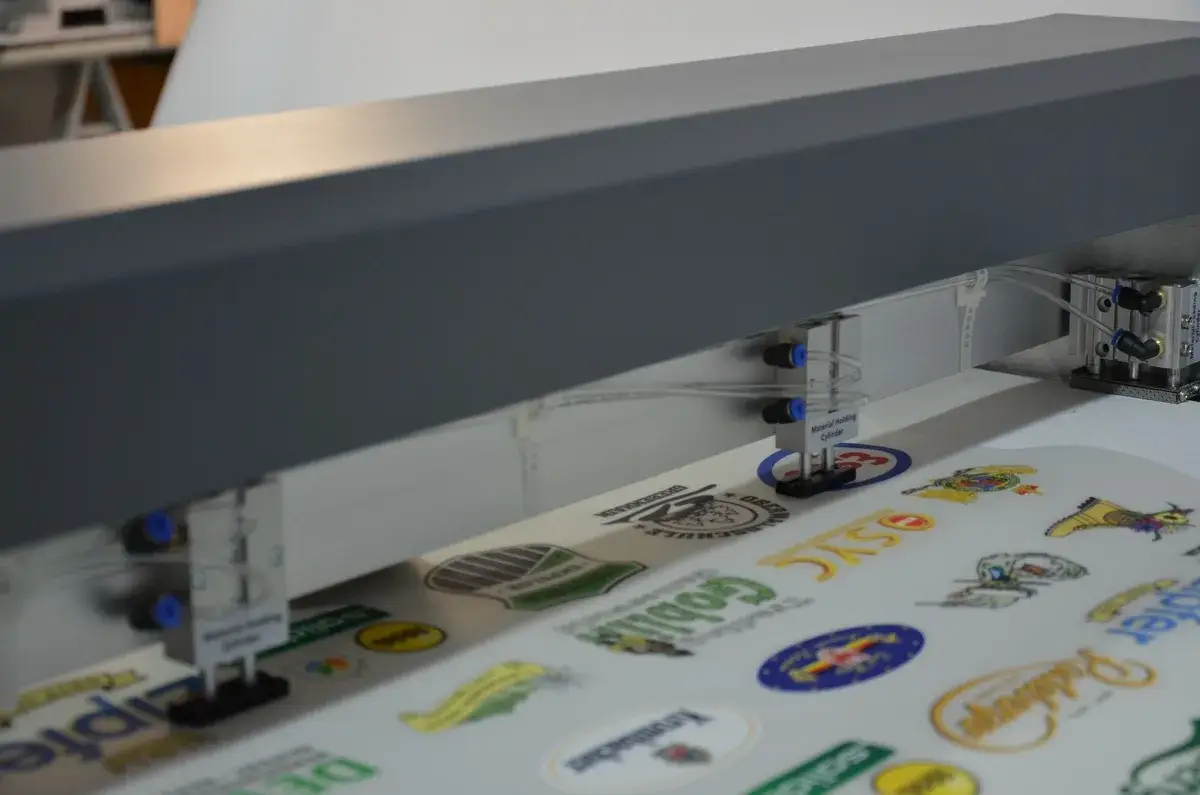

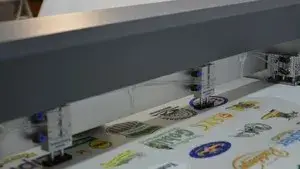

Устройство подачи материала с вакуумными присоскамиРабочий стол с вакуумной фиксацией удерживает материал в ровном положении во время резки, уменьшая его смещение и повышая точность обработки пленок, винила и других графических материалов.
-

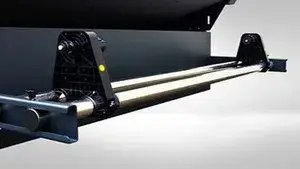

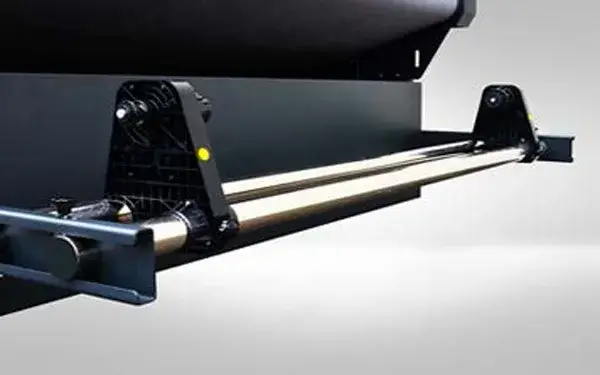

Направляющий кронштейн для рулонного материалаСпециальный кронштейн позволяет позиционировать рулонный материал во время подачи, повышая стабильность резки гибких материалов.
-

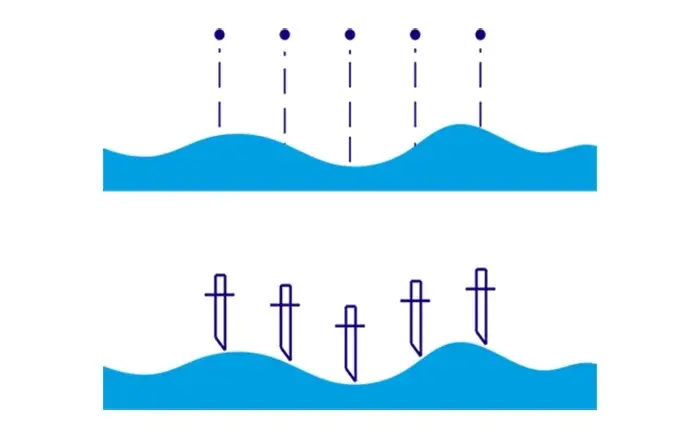

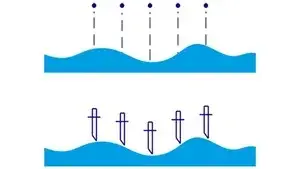

Оптическая линейкаОптическая линейка позволяет поддерживать постоянную глубину резки по всей рабочей ширине материала.
-

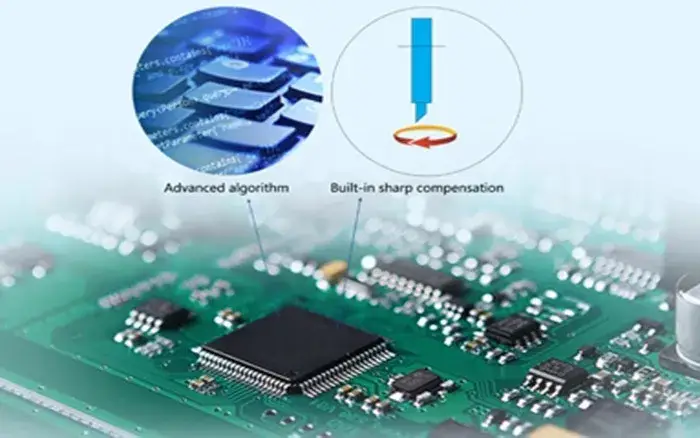

Электронная компенсация смещения ножаЭлектронная компенсация положения кончика ножа повышает точность следования заданному контуру, особенно при обработке углов, криволинейных участков и мелких деталей сложной формы.
-

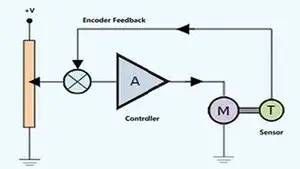

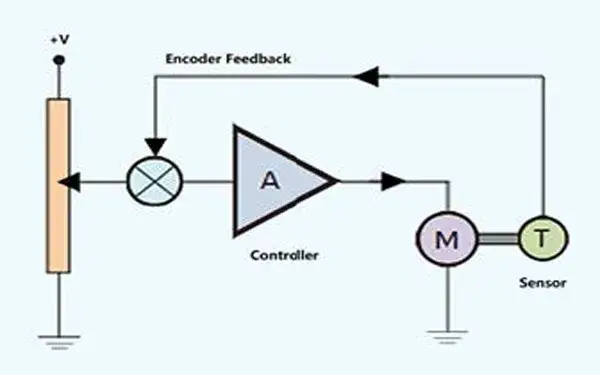

Серводвигатель с замкнутой системой управленияСерводвигатель с обратной связью поддерживает стабильное перемещение, точное позиционирование и надежную работу режущего плоттера при непрерывной эксплуатации.
-

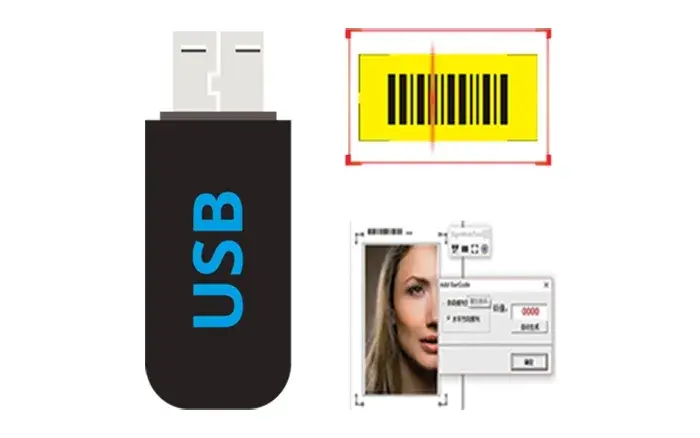

Автоматическая загрузка данных по штрихкодуФункция считывания штрихкодов позволяет автоматически загружать данные резки, сокращая время настройки планшетного плоттера.
-

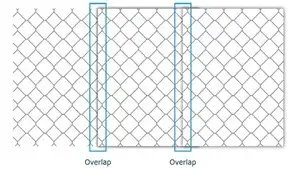

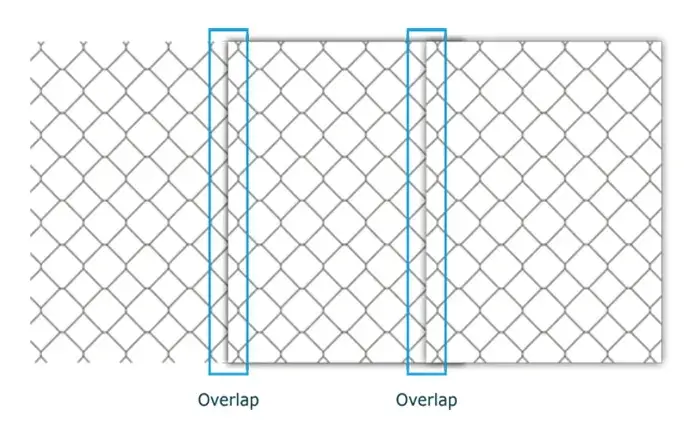

Функция компенсации выхода изображения за линию резаИнтеллектуальная функция компенсации вылетов упрощает обработку участков с наложением изображений, позволяя получать более аккуратную графическую продукцию и уменьшать ошибки совмещения.
-

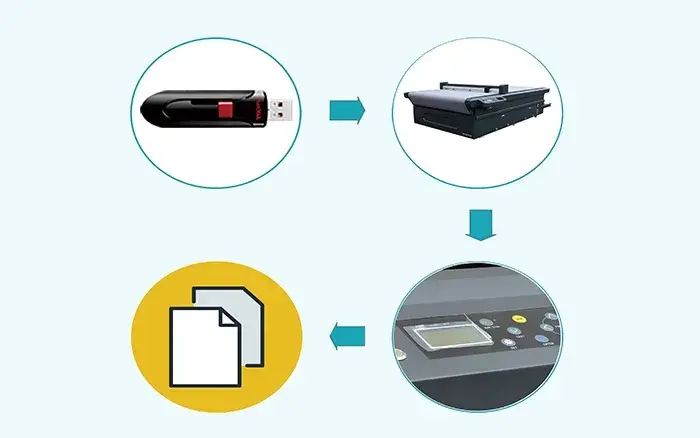

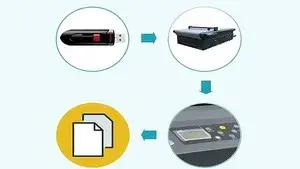

Поддержка USB-накопителей и повторной резки без загрузки нового файлаПлоттер поддерживает загрузку программных файлов через флэшку и сохраняет последний файл резки в буфере системы.
-

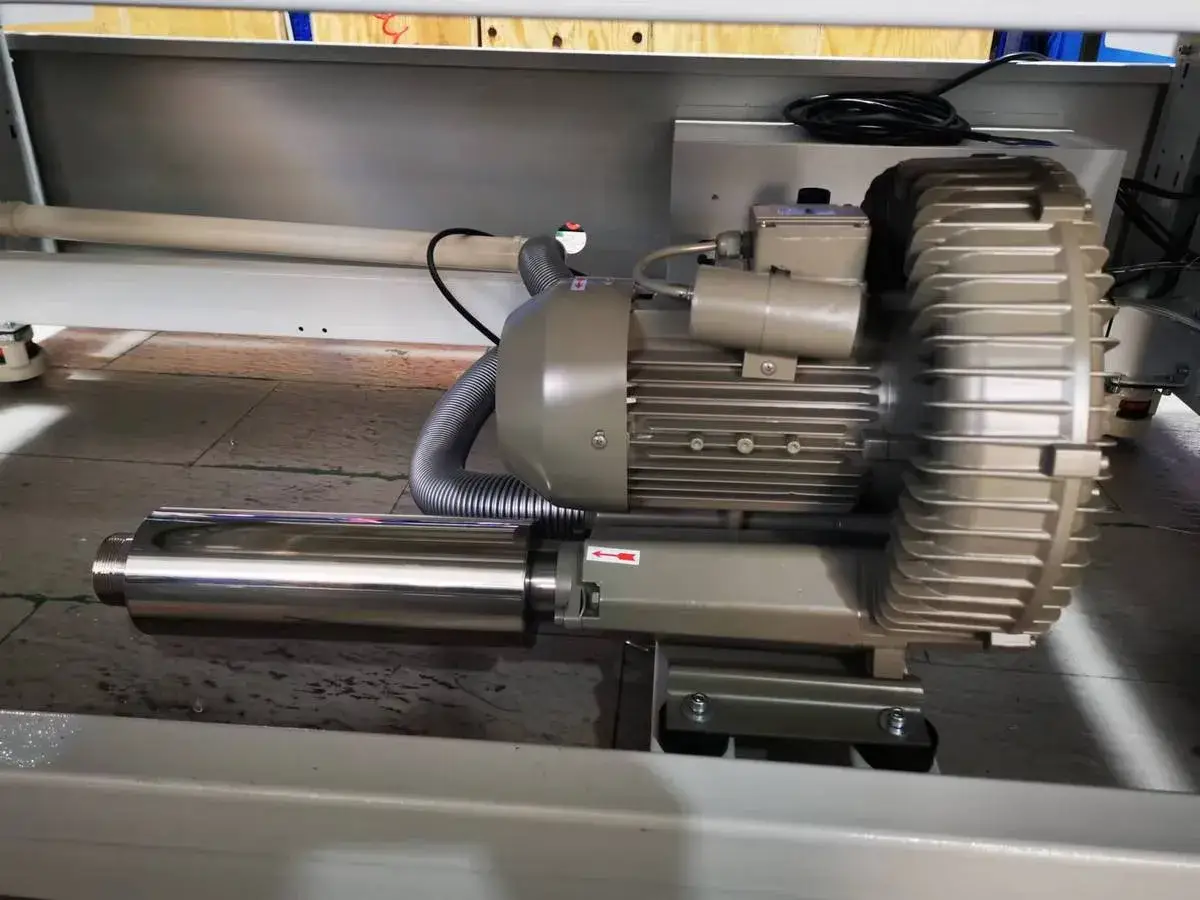

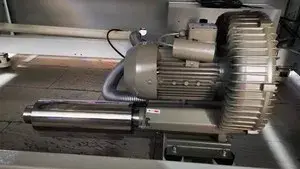

Система вакуумной фиксации материалаВакуумная система плоттера удерживает материал в ровном положении на рабочей поверхности, уменьшая его смещение во время сквозной и контурной резки без прорезания подложки, перфорации и маркировки.
-
Загрузка драйверов одним нажатиемВсе драйвера планшетного плоттера легко загружаются и обновляются.
