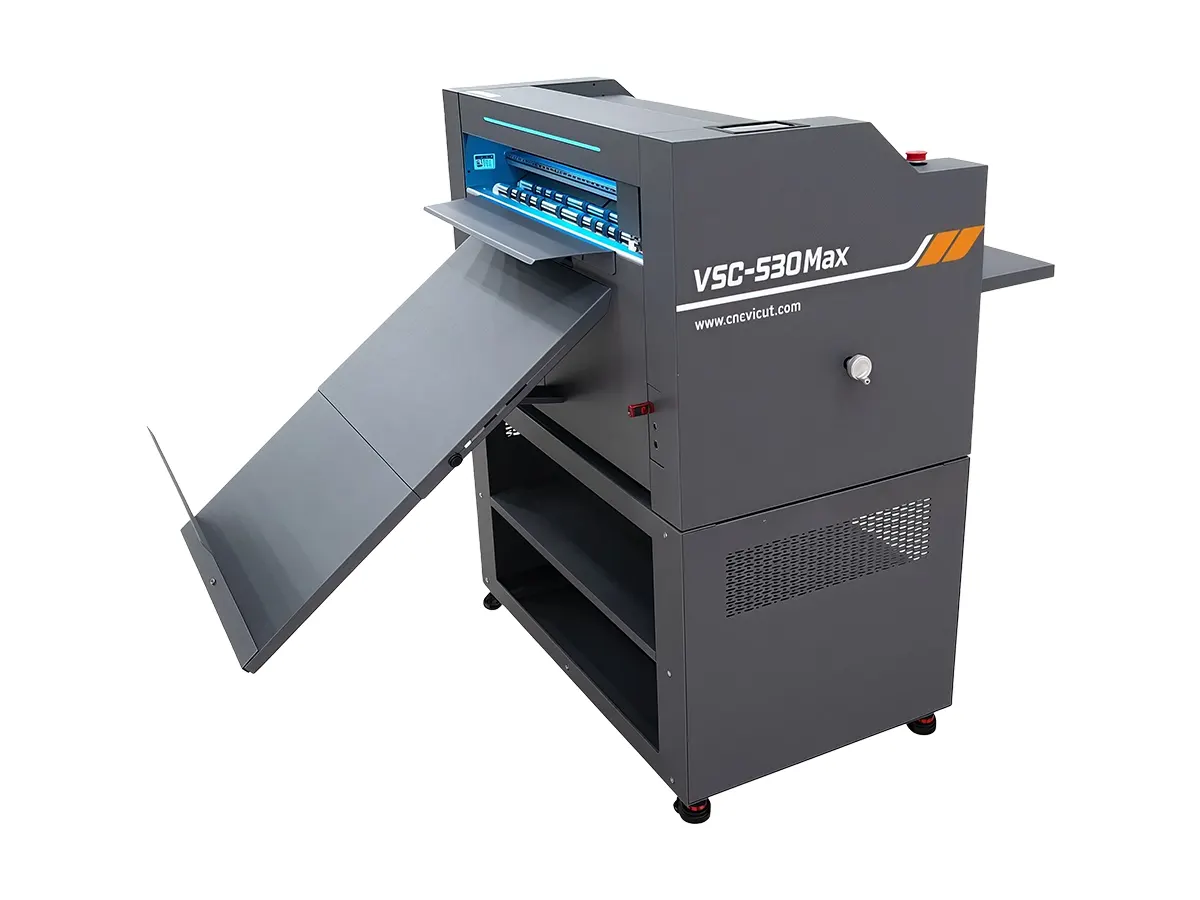

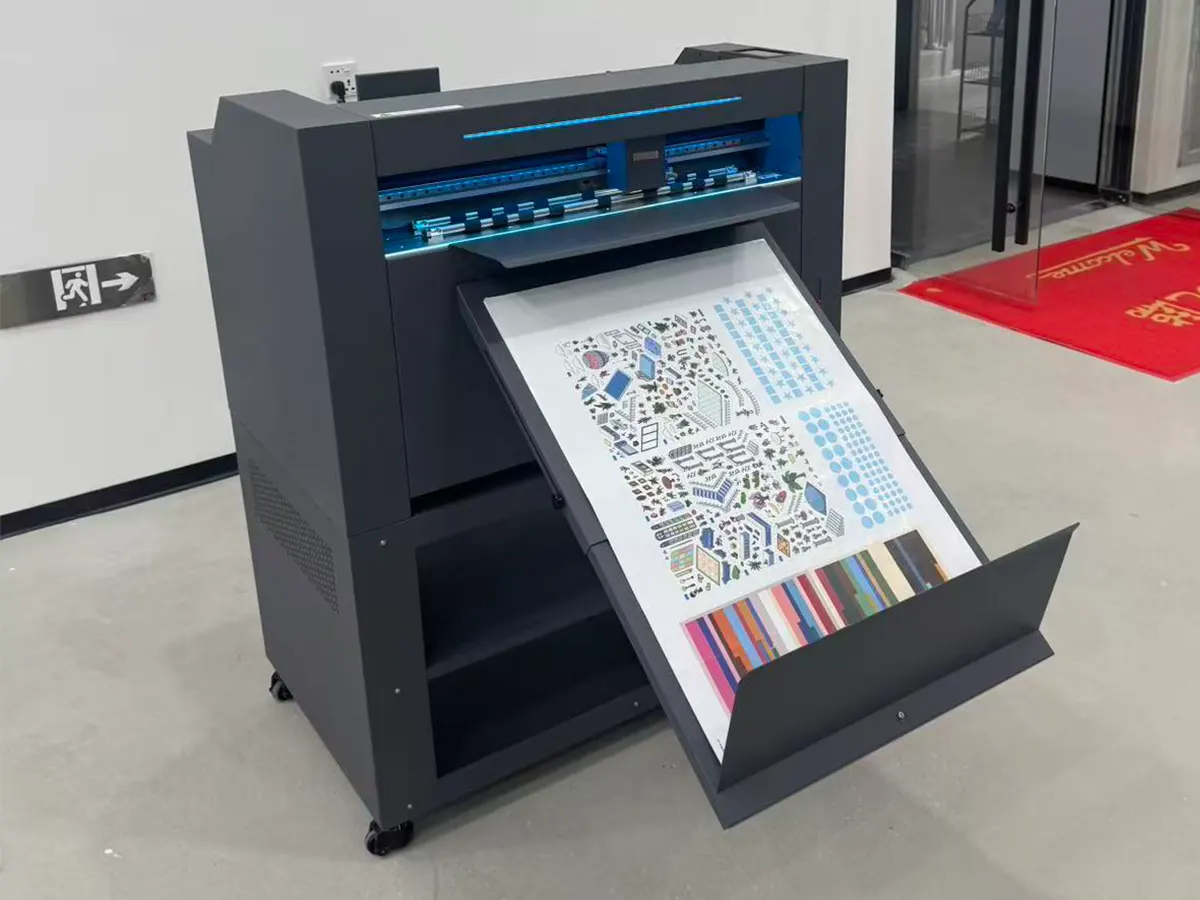

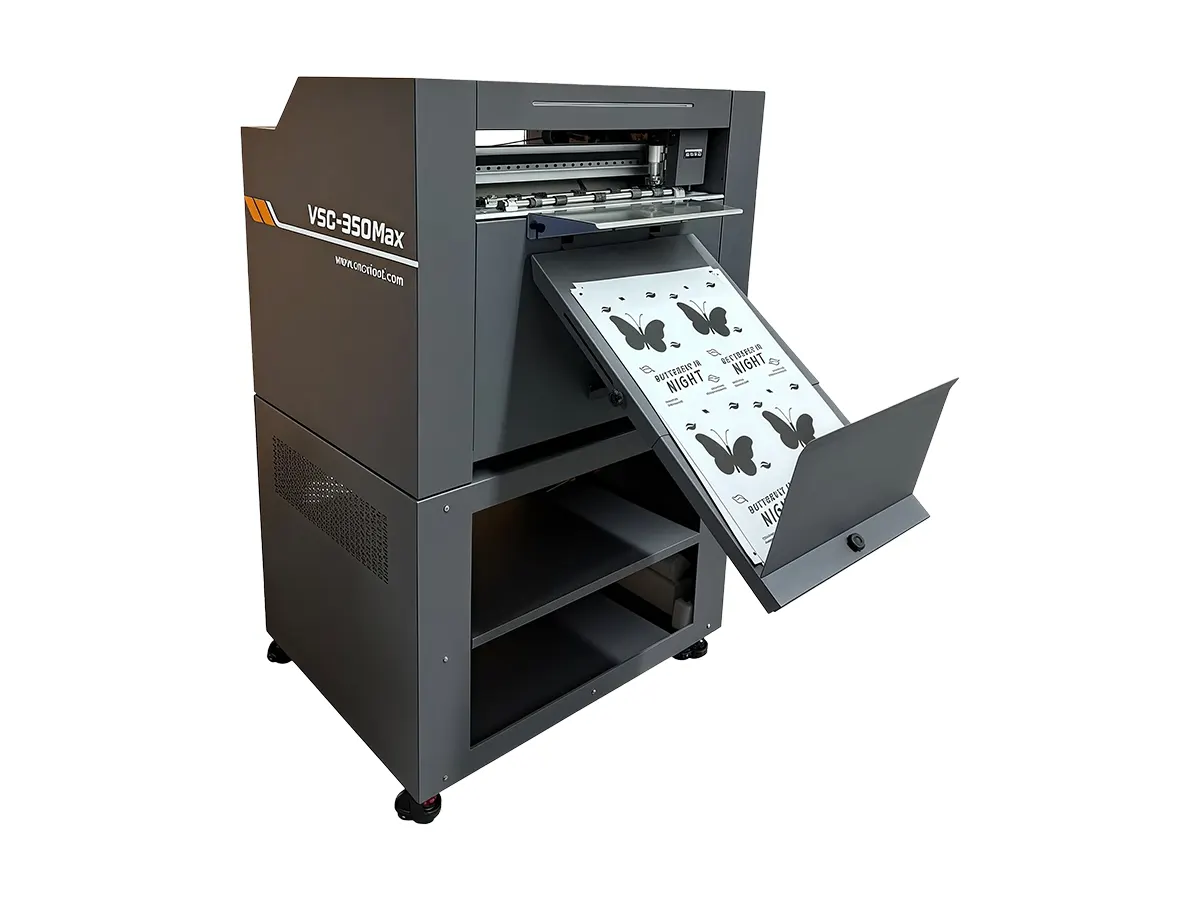

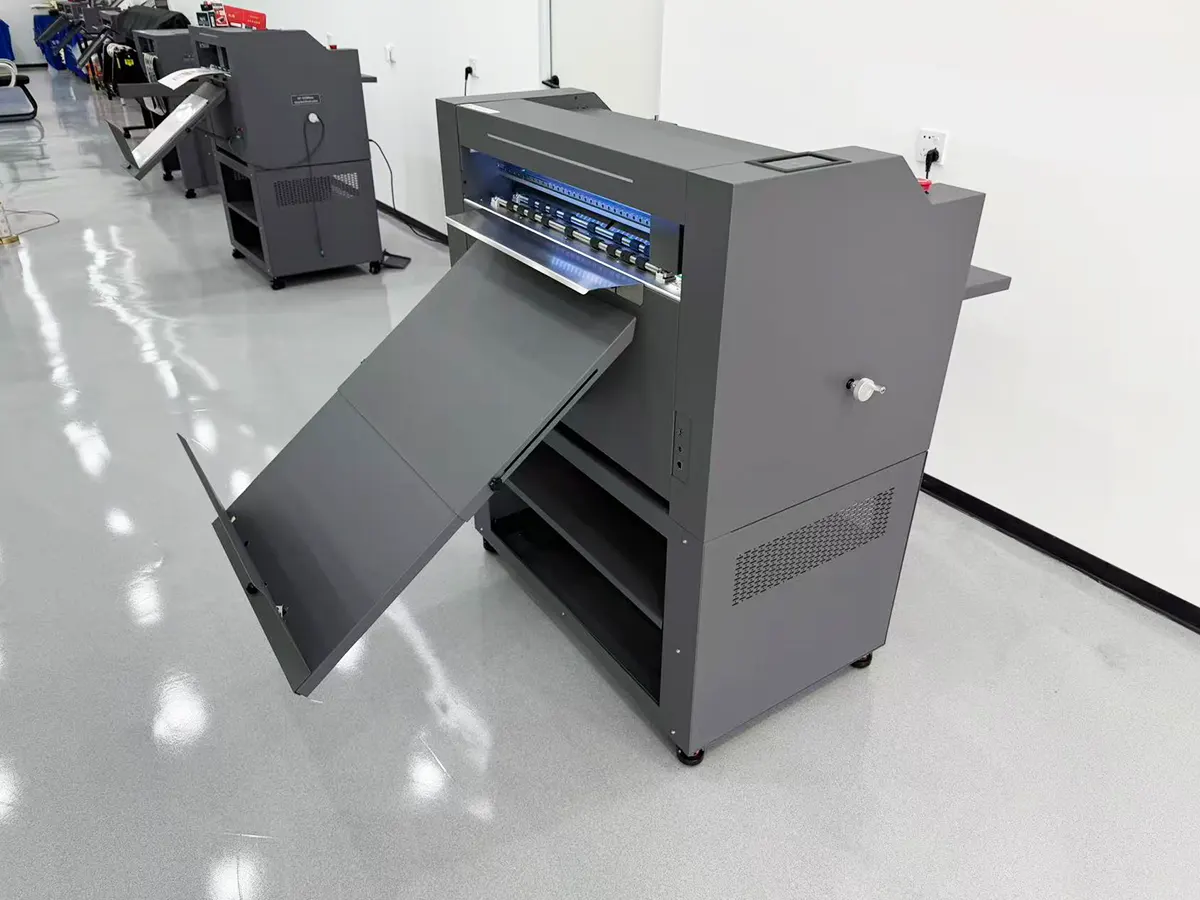

VSC-350MAX/VSC-530MAX Автоматический цифровой плоттер для высечки и биговки
Автоматический цифровой плоттер для высечки и биговки серии VICUT VSC Max сочетает автоматическую подачу листов, быструю переналадку между заданиями и высокую скорость резки. Оборудование оснащено двумя инструментами и поддерживает сквозную и контурную резку без прорезания подложки, биговку, перфорацию и черчение.
Вакуумная система подачи позволяет обрабатывать самоклеящиеся этикеточные материалы, бумажные карточки, пленки и другие листовые материалы. Плоттер оснащен автоматической подачей листов, что ускоряет обработку больших тиражей, и поддерживает форматы до 350×500 мм (VSC-350MAX) и до 530×760 мм (VSC-530MAX). Предназначен для типографий, производителей этикеток и офисных задач.
Применение
- Материалы: этикеточные материалы, фотобумага, термотрансферная бумага для нанесения изображений на футболки, самоклеящиеся наклейки, глянцевая бумага и другие материалы.
- Назначение: плоттер объединяет функции контурной резки без прорезания подложки, сквозной высечки и биговки и широко применяется для изготовления пробных образцов и мелкосерийного производства этикеток, бирок, упаковочных коробок, обработки рекламных вывесок, изготовления декоративных изделий из бумаги и другой продукции.
Технические характеристики
| Модель | ||
| Поддерживаемый размер листа | Ширина: 185-350 мм, длина: 150-600 мм | Ширина: 185-530 мм, длина: 150-740 мм |
| Поддерживаемые форматы | A4, A3, SRA3, A3+ | A4, A3, SRA3, A3+, B4, B3, B2 |
| Способ подачи листов | Вакуумная подача с лотком увеличенной вместимости, системой предотвращения двойной подачи и антистатической конструкцией | |
| Способ фиксации материала | Двухрядная прижимная пластина | |
| Высота стопки бумаги | 120 мм (до 1200 листов плотностью 80 г/м²) или максимальная масса 40 кг | |
| Способ позиционирования | CCD-камера высокого разрешения | |
| Типы меток | L-образные метки, точечные метки, QR-коды | |
| Способ распознавания задач | Автоматическая загрузка задач по QR-коду для обработки смешанных заказов | |
| Повторная резка | Повторная резка одним нажатием | |
| Время подачи листа | 2 секунды (лист SRA3) | |
| Время распознавания меток | 4 секунды (лист SRA3) | |
| Макс. скорость резки | 1800 мм/с | |
| Макс. давление ножа | 1000 гс | |
| Передача данных | USB 2.0 (полная скорость), USB-накопитель (автономная работа), сетевой кабель, Wi-Fi | |
| Системная память | 256 МБ | |
| Форматы файлов | HP-GL | |
| Кол-во держателей инструментов | Два держателя на одной каретке | |
| Типы инструментов | Нож для контурной резки без прорезания подложки, нож для сквозной высечки, тангенциальное биговальное колесо, инструмент для перфорации, чертежное перо | |
| Панель управления | Цветной сенсорный ЖК-экран диагональю 5,1 дюйма | |
| Электропитание | 100-240 В переменного тока, 50/60 Гц (автоматическое переключение) | |
| Мощность машины | 200 Вт | |
| Рабочая температура | 10-35°C | |
| ПО | ADICUT, отдельные плагины для CorelDRAW, Illustrator, Adobe Photoshop и AutoCAD | |
| Функции ПО | Автоматическая раскладка, горячая папка, шаблоны картонных коробок, автоматическое пакетное создание файлов и другие функции | |
| Поддерживаемые операционные системы | Windows и macOS | |
| Габариты машины (Д×Ш×В) | 1240×818×1208 мм | 1638×1021×1208 мм |
| Размеры упаковки (Д×Ш×В) | 1140×770×800 мм | 1220×770×800 мм |
| Масса брутто/нетто | 150/130 кг | 180/150 кг |
Особенности
- Система вакуумной подачи листов (верхнего расположения): плоттер оснащен полностью автоматической системой непрерывной подачи бумаги. Система позволяет подавать большие объемы листов без участия оператора.
- Обработка материалов плотностью до 500 г/м²: цифровой плоттер позволяет выполнять сквозную резку материалов по контуру любой формы, а также контурную резку листовых самоклеящихся этикеток без прорезания подложки. Максимальная скорость резки достигает 1800 мм/с.
- Стопка высотой до 12 см: автоматическая система подачи вмещает до 1200 листов бумаги плотностью 80 г/м² или до 480 листов самоклеящегося винила плотностью 250 г/м². Модель VSC-350MAX поддерживает листы размером до 350×600 мм, а VSC-530MAX до 530×740 мм, включая нестандартные форматы. Кроме того, плоттер оснащен функцией автоматического центрирования, системой воздушного разделения листов и выдвижным лотком подачи бумаги.
- Высококачественные комплектующие: цифровые плоттеры VSC-350MAX и VSC-530MAX имеют усиленную конструкцию и комплектующие от ведущих производителей: бесщеточный сервопривод переменного тока со сроком службы 10-20 лет, направляющие от PMI и HIWIN (Тайвань), блок питания MEAN WELL (Тайвань), подвижную каретку из цельного алюминия, цветной сенсорный экран диагональю 5,1 дюйма.
- Независимые плагины: плоттеры комплектуются бесплатными плагинами, совместимыми с CorelDRAW, Adobe Illustrator и Photoshop, что расширяет возможности подготовки файлов и управления заданиями.
-
Многофункциональное программное обеспечение ADICUT:
- Встроенный модуль графического дизайна, позволяющий создавать макеты непосредственно в программе без необходимости использования стороннего профессионального ПО для проектирования.
- Программа поддерживает автоматическое пакетное формирование регистрационных меток для файлов печати и резки.
- Встроенная библиотека позволяет использовать готовые конструкции упаковки (до 100 готовых файлов) без дополнительного ПО для проектирования.
- Функция горячей папки упрощает передачу заданий и взаимодействие между дизайнерами и операторами оборудования.
- Программа рассчитывает наиболее экономичное расположение контуров резки с учетом размеров листа и формы этикеток, позволяя сократить расход материалов и трудозатраты.
- Несколько способов передачи данных: плоттеры VSC-350MAX и VSC-530MAX поддерживают передачу файлов резки через USB-накопитель, USB-кабель, Wi-Fi и сетевой кабель. Пользователи могут выбирать наиболее удобный способ подключения в зависимости от производственных задач.
- Бесплатное обновление встроенного ПО: мы постоянно обновляем ПО для нашего оборудования и направляем все доступные апгрейды нашим покупателям совершенно бесплатно.
Особенности конструкции

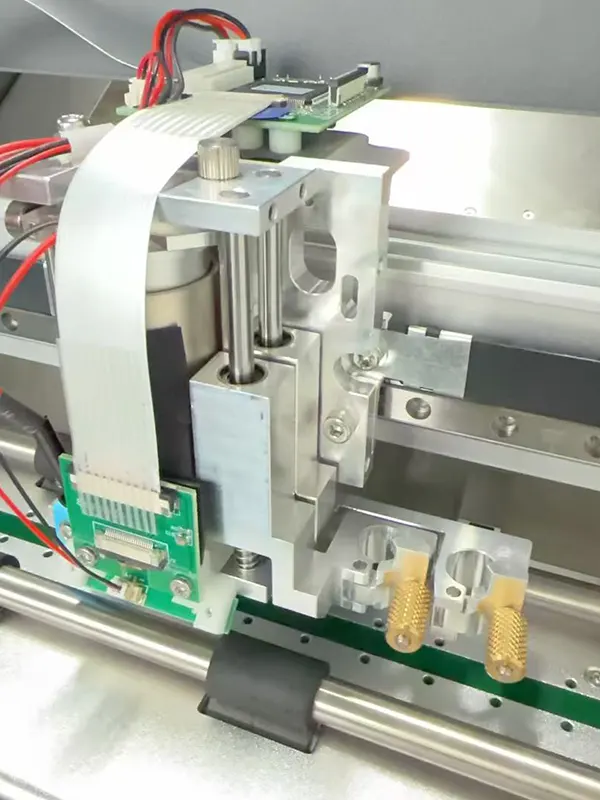

Алюминиевая каретка режущего инструмента

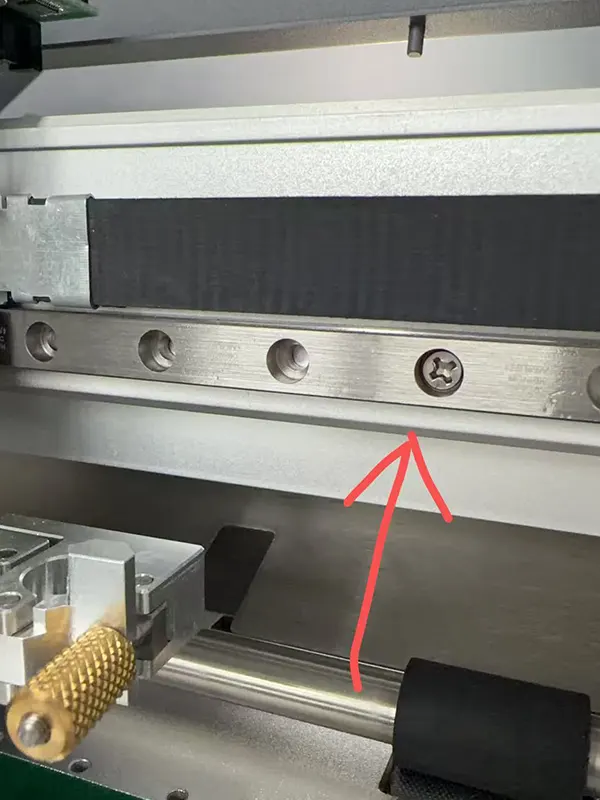

Направляющие PMI/HIWIN

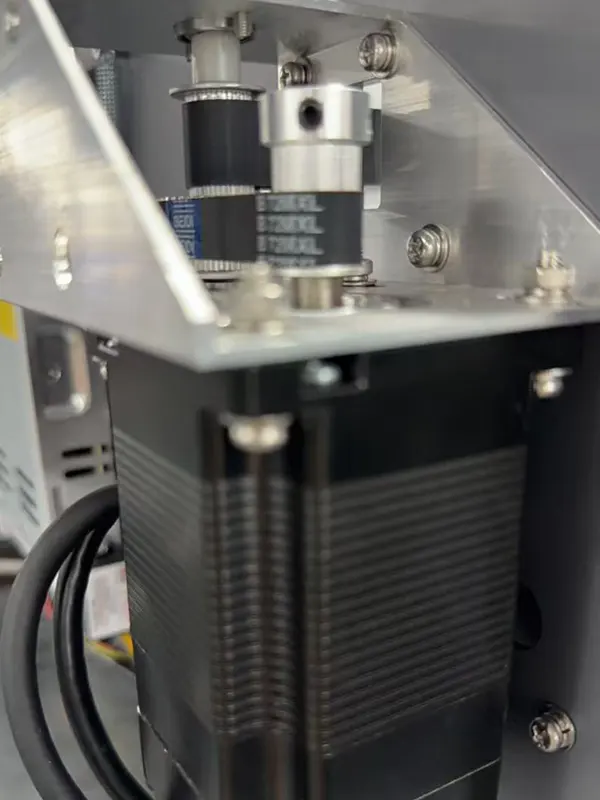

Бесщеточный серводвигатель

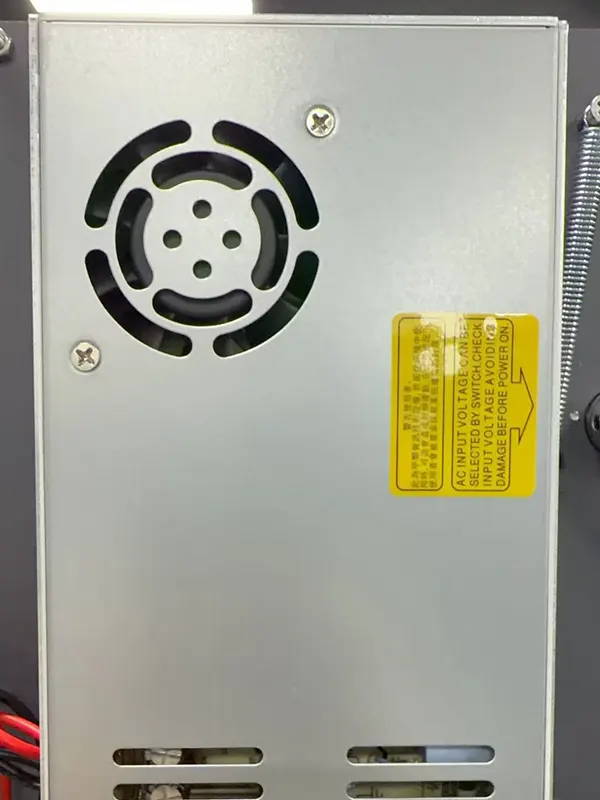

Блок питания MEAN WELL

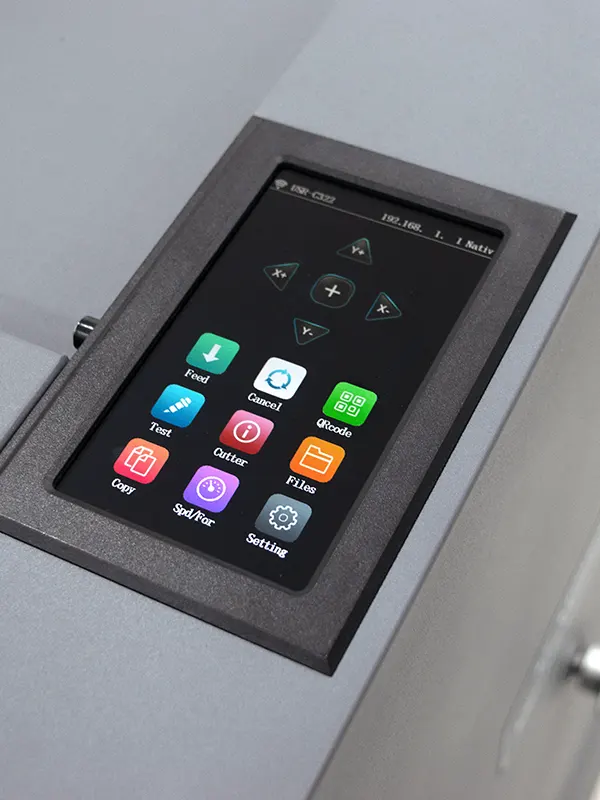

Сенсорный экран управления

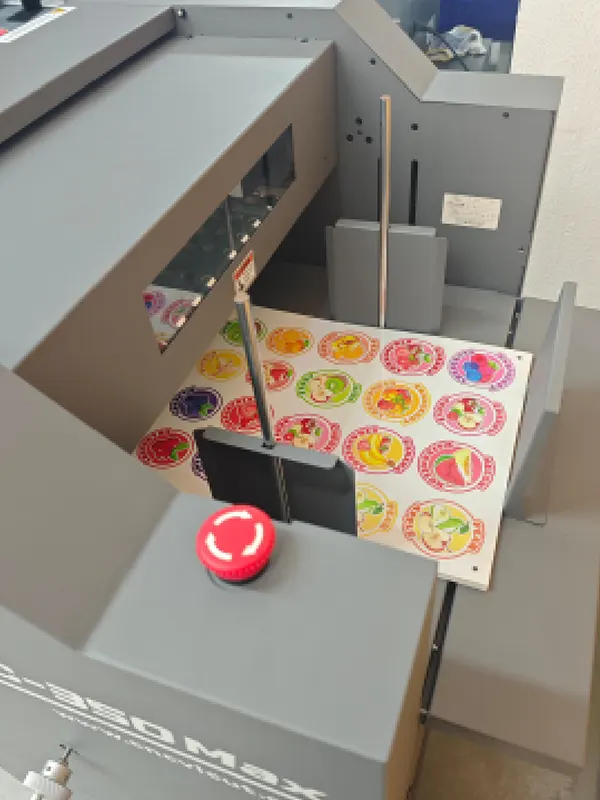

Система подачи бумаги

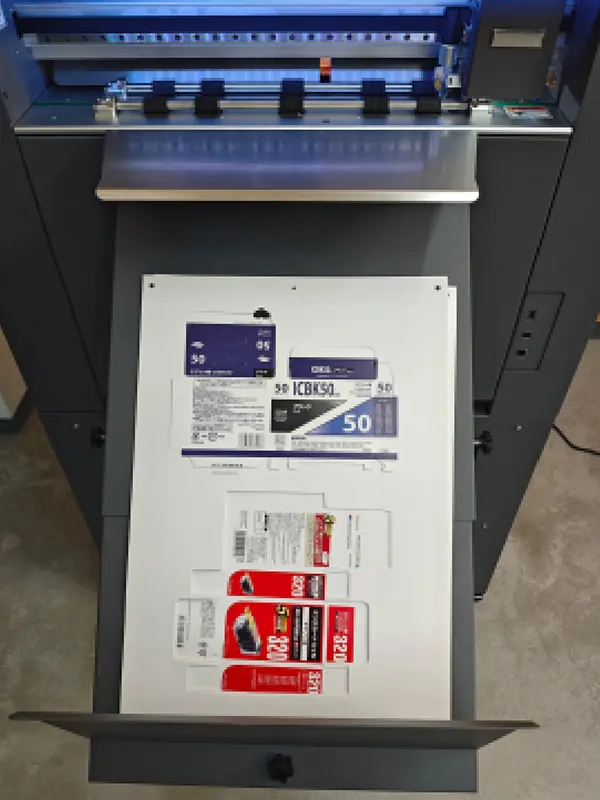

Приемный лоток для бумаги
Головка с двумя режущими инструментами
